      教學用小型CNC雕刻機

    300CS數控雕刻機是一款適合初學者的普及機型,從結構設計到部件選用材料主要為6061鋁合金和6063工業鋁材,結構強度方面滿足 輕加工設計應用要求。步進電機標配使用2A57型電機,都經過精心選配,配合CNC-BBS特別定制的1204精密梯形絲杠,整機空行速度能輕鬆達到F2500以上,搭配200W直流電機作主軸,在壓克力、實木、PVC、塑膠等非金屬軟材質上雕刻,可實現F2000左右的雕刻速度(根據材料不同下刀深度隨之不同)。

  用途:主要用於電路板鑽孔、線路雕刻、小型工藝元件切割、PVC、亞克力、雙色板、工程塑膠、電木、實木等非金屬材料上的雕銑,及模具雕刻等外形切割,一機多功能。針對於快速製作電路板樣品,縮短研發時間,降低開發成本及提高設計者的制板興趣和實踐能力,適用於各大專院校電子相關專業、電子開發公司等。具有較高的綜合性能,效率高,性能強。是電路板、模型雕刻專用設備。可以在不超過限定規格的塑膠盒、鋁合金主機殼、面板上開孔銑洞。也可以把它作為一個簡單的初級三維數控工作臺來使用,例如試驗鐳射雕刻、數控點膠、數控定位、金屬(銘牌)打 字等方面的應用。


  雕刻機參數

  ·X,Y,Z有效行程:300x200x50 mm
  ·工件最大厚度 :65 mm(工作 台到夾頭高度)
  ·外形尺寸     :550x400x350 mm
  ·工作 台尺寸   :450x240 mm
  ·機架材料     :6061+6063鋁合金
  ·步進電機     :2A57型電機(二相六線 )
  ·傳動單元     :1204梯形絲
  ·滑動單元     :X13鍍鉻圓軌,Y16渡鉻圓軌,Z12渡鉻圓軌
  ·實際雕刻精度 :0.06 mm(雕不同硬度材料有所不同)
  ·重複定位精度 :0.05 mm
  ·最大空行速度 :2500 mm/min
  ·雕刻速度     :02000 mm/min(根據材料不同)
  ·主軸電機     :200 W直流電機
  ·主軸轉速     :8000rpm左右(70V供電時)
  ·機械部分淨重 :17 kg(不含包裝)

  控制系統

  ·步進驅動     :0~2.5 A可調三軸驅動器(3977晶片,24V供電)
  ·主軸調速     :0~90 V
  ·驅動電源     :150 W全新開關電源
  ·25LPT
  ·精美主機殼及部分常用工具
    ·
電控箱淨重   :2.5 kg

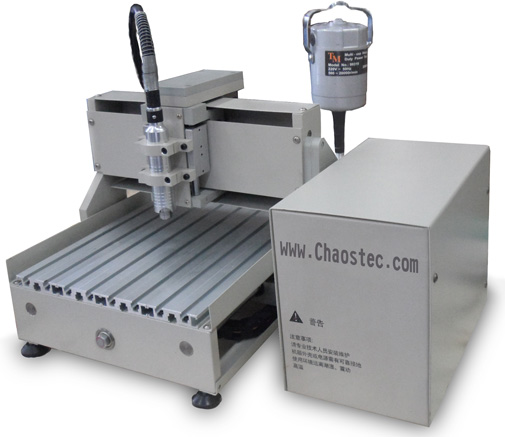

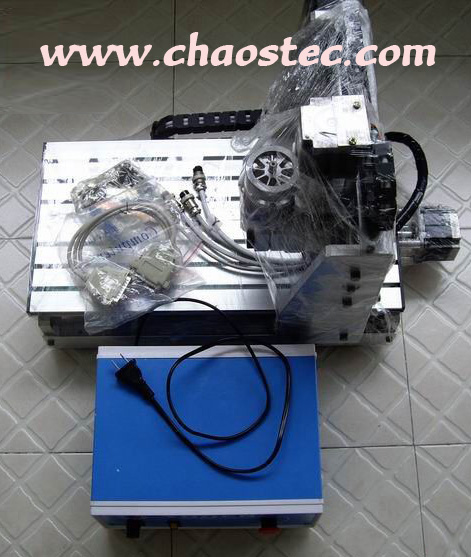

整機如圖:







主軸垂直跳動在0.03 mm以內



拆解E11夾頭,裝在主軸上螺帽內



  電腦連接

機器採用印表機訊號線與電腦相連,要使用本雕刻機,您的電腦就應該具有25LPT(印表機LPT)。有部分新買的電腦不配25LPT,請增加25針列印LPT(注:不是USBLPT的那種)。也有部分朋友用的是筆記型電腦,也沒有LPT輸出,你也同樣要諮詢筆記型電腦商,是否可以裝“PCILPT卡。有些筆記型電腦和約5%的電腦裝上MACH3軟體後不能正常控制機器,具體原因現在也不是很清楚。遇到這種情況,可換KCAM4控制軟體來控制機器, 可換台電腦試。你可以選擇二手電腦來做專用。

  如何準備刻PCB

機器用於雕刻PCB時,請先用合適檯面大小的有機玻璃或密度板(硬木板)固定墊於機器檯面上,機器裝上柱刀或其它銑刀,用平行走刀方式,以1MM的深度銑一個絕對平面,這樣就可以把1.5MM以上厚度的PCB專用雙面膠固定在平面上進行加工了。為什麼要這樣做呢?原因很簡單,雕刻機的金屬工作臺有水準誤差一般在0.2MM左右,而雕刻PCB的深度在0.1-0.2MM之間。算上這個誤差,PCB表面就有可能出現雕不著或雕太深的現象。

  關於PCB毛邊

關於雕刻PCB出現毛邊或起刺現象,和使用的刀具鋒刃、主軸速度慢、電路板本身有關。
