可擕式數控切割機整體小巧微型結構,替代掌上型火焰切割、掌上型等離子切割裝置、仿形切割機以及半自動切割小車的理想產品。使用靈活方便,隨意搬移不占空間。適用於室內外切割,能對各種金屬材料按任意圖形切割。

自動化、使用方便、精度高、可靠性高、價格低,操作、維護非常簡便等優點,廣泛適用於機床製造、石化設備、輕工機械、造船、壓力容器、工程機械、礦山機械、電力、橋樑建築、航空航太、鋼結構等行業。

切割方式:等離子/火焰

驅動方式:單邊驅動

切割精度:國家標準JB/T10045.3-99(±0.5MM

控制精度:±0.001MM

切割速度:0-1500mm/min

切割幅面:橫向切割1500MM,縱向切割:2500/3000MM

軌道長度:橫向導軌:2000MM,縱向導軌:3000/3500MM

割炬配置:標配火焰割炬1套,可以根據客戶需求裝配火焰、等離子兩用

切割厚度:火焰切割8-200MM

等離子切割:根據客戶所配等離子大小而定

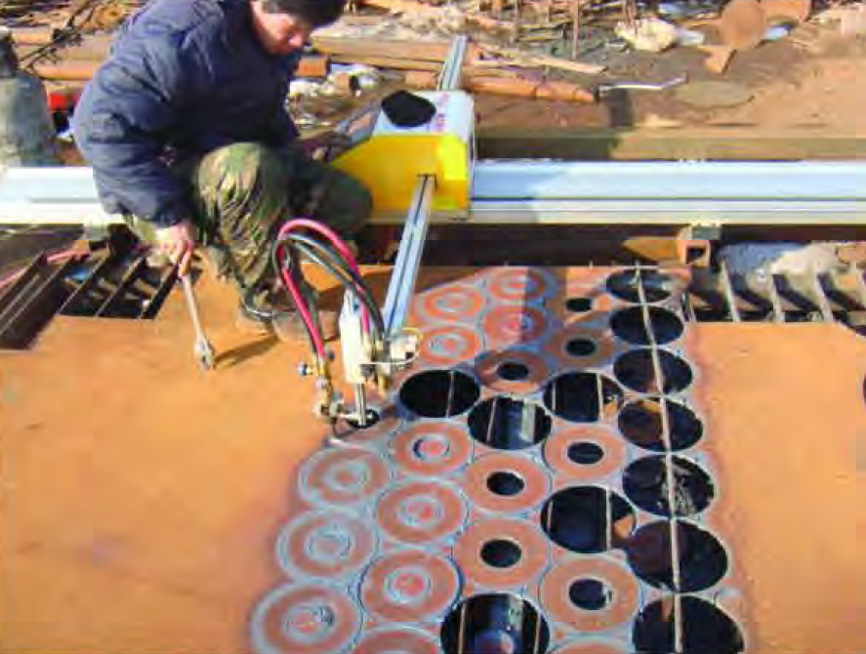

安裝方式:組合安裝,可隨意移動,不占固定場地,也可放在鋼板上直接切割

點火裝置:自動點火

調高裝置:電動調高(標配)/弧壓調高和電容調高(選配)

數控程式設計:支持Auto CAD/Solidworks/CAXA/Type3

檔案傳輸:隨身碟傳輸

切割氣體:氧氣+丙烷或乙炔、煤氣

電源電壓:220V   50HZ

工作環境:溫度:-10℃+60℃,相對濕度:0-95%  無凝結。

   產品的特點

1、抗等離子干擾能力:主機殼採用全鋼防磁結構,系統高可靠設計,配合全光耦隔離控制,具有超強的抗等離子、抗各種磁電干擾的能力。

2、獨特的切割功能:具有割縫自動補償,斷電續切、連續回退、中斷點恢復,隨意定位切割等功能。
3
、離線切割功能:離線操作的,無需電腦的支援。

4、波浪校正功能,避免不必要的浪費。節約成本。
5
、系統操作顯示,採用逐級功能視窗提示方式,一目了然,簡單易學。


65.7寸高解析度彩色液晶屏,動/靜態加工圖形顯示,圖形放大或縮小,放大狀態下動態跟蹤切割點。

7、全中文功能表系統,方便本地客戶操作使用。支援EIA代碼(G代碼)及文泰、FastcamSmartNestTYPE3…等軟體。

8、圖檔可在系統上直接進行圖形比例,旋轉,鏡像,矩陣排列,節省用戶重新排版時間。

9、開機自診斷所有的IO狀態和按鍵狀態,方便檢查和排除故障。

10、隨身碟介面,方便程式傳輸和系統升級。可同時導入匯出多個檔,節省時間。

11、參數備份功能,防止操作不當導致參數丟失,可隨時恢復系統參數。

12、氧燃氣和等離子輸入輸出分開控制,互不干擾。

13、支持邊緣切割,減少穿孔次數,從而保護割嘴,提高效率。

14、切割運動中根據切割情況,從任意點切割任,意設定起始速度,隨時加速減速。

15、根據鋼板的厚度,在轉角處可自動限速,有效防止過燒,保證切割品質。

16DSP高速高精度插補控制,高速運行,運行平穩,噪音低。

17、“偏移切割”功能,避免因排料計算錯誤而造成的板材浪費。

18、可遠距離遙控進行前後左右和切割運動開始,停止等動作。

19、可進行割縫自動補償,自動識別內外切割,自動生成引入引出線。合理排序,內孔優先。

20、可根據實際切割要求,隨意更改引入引出線的位置,更改切割方向和切割順序,最大限度的減少熱變形。

21、可以進行共邊切割,減少切割線條,省時省料。可定鋼板的任意角為原點,排好版後,可進行模擬模擬



   機械結構特點

1、機座採用整體高強度鋁合金開模而成,穩定性好,不變形,美觀大方。

2、全新組合式主機殼結構設計,橫臂與主控台以及機械與數控部分可分解和組合。主機殼外部配有USB介面,控制電纜線介面,等離子起弧介面,主機殼內為避免溫度過高加配風機冷卻,保證機器工作穩定運行。

3、橫樑採用特製鋁合金工業型材,重量輕,不變形。橫樑可拆裝,方便了現場轉移和包裝運輸,並可保證橫樑垂直度無變化。

4、更人性化的主控台,直接面對切割現場,最大限度的拓寬了工作視角。

5、行走部分採用精密無間隙齒輪、齒條傳動,保證精度,消除了間隙。

6、電機採用步進電機驅動技術,並採用高細分驅動器,精度高、運行平穩。

7、橫樑上部增加不袗方管,方便等離子電纜線的固定,更加人性化。
