雷射切割 / 雕刻加工技術是廣泛使用的新潮加工技術,適用性廣、加工精度高,不損壞被加工物,控制容易、加工效率高、成本低
高能量雷射經聚焦後,瞬間汽化工件材料而形成切割或雕刻效果,對工件材料表面影響小,不會造成加工材料的變形和刮痕
加工縫隙小,特別對壓克力材料,切口整潔,無接觸加工 → 無加工接觸力 → 工件無需特別裝夾,無刀具損耗,無摸具
軟體設計方便、機械運動系統輕巧靈活 → 磨損小、精度高、低噪音,無圓角精細加工,特別適合多樣少量的個性化加工
配置之雷射管穩定、速度快,適用於各行業非金屬材質加工雕刻 → 包裝箱、紙袋印刷膠版、掛網版、廣告裝潢水晶字、工藝禮品
銘牌、印章、建築模型、製鞋製衣打樣、布料皮革切割雕花、壓克力切割、玻璃雕花、木刻製作. . . 是助您生產線升級的絕佳設備!!

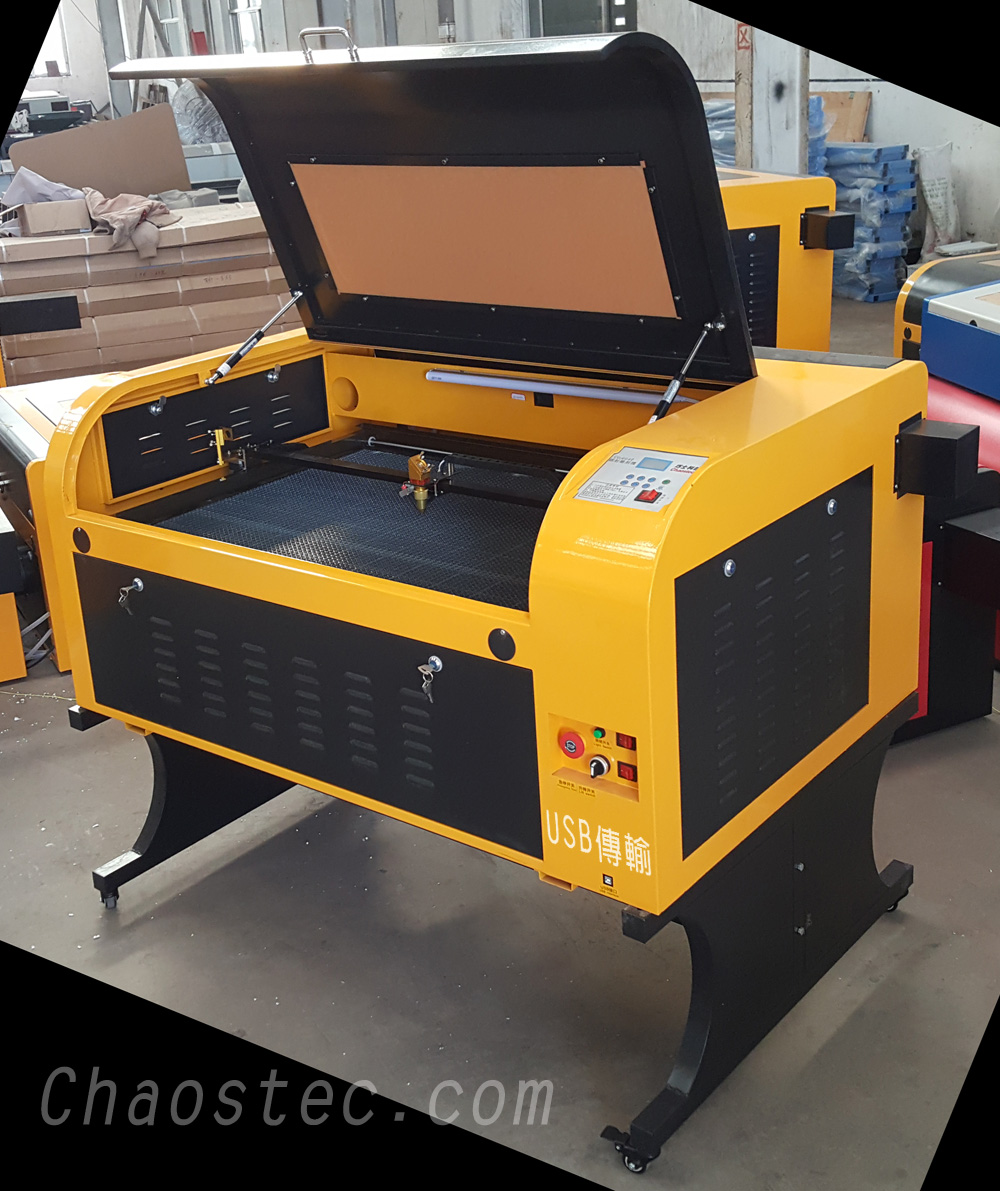

CO2-9060雷射雕刻機  CO2-6040    水晶玻璃內雕機     雷射雕刻機CO2-2500
升降檯面.方便對焦.進取料  專業鉬鏡片.保養容易  本公司採用之世界雷射鏡片大廠 美國Ⅱ-Ⅵ鏡片  紅光定位.方便對原點.大量生產

雕刻機型號

CO2-200 CO2-6040 CO2-9060 CO2-1290 CO2-1800 CO2-2500

外觀尺寸(cm)

81 x 43 x 40 103 x 68 x 110

130 x 80 x 110

180 x 130 x 110

202 x 242 x 148

202 x 312 x 148

雕刻範圍(cm)

20 x 15 60 x 40

90 x 60

120 x 90

130 x 180 130 x 250

雷射功率

40W 50W / 60W

60W

100W

100W/120W/150W

100W/120W/150W

雷 射 管 常溫循環水冷  CO2玻璃雷射管 波長(Wavelength):10.64μm  (可改裝如SYNRAD.UNIVERSAL30W.50W.75W.100W.150W.200W金屬管)
雷射鏡片 一般鏡片 世界雷射鏡片大廠 美國Ⅱ-Ⅵ鏡片
紅光定位 X 國際標準與雷射同光軌精準對原點
升降檯面 X 可升降 24 cm 可升降 52 cm 可升降 30 cm 滑動式台面方便進取料
分 辨 率 ± 0.025 mm
定位精度 ≦0.1 mm
重複精度 ≦0.1 mm

最高切割速度

120 mm/sec 500 mm/sec

最高雕刻速度

420 mm/sec 1000 mm/sec
最小雕刻文字  中文 雕刻-1.5mm 切割-3mm        英文 雕刻-0.8mm 切割-2mm

指令格式

HPGL

支援文件格式 Corel . 以拉 . Cad直接輸出    支持DXF、AI、BMP、PLT、DST、VCT等格式
傳輸方式 USB USB可離線操作  DSP多軸控制系統(含軟體)

電     壓

AC 220V / 60HZ             220V的優點

電腦系統環境 Windows 98se / 2000 / XP/ 7
冷卻系統 一般循環水泵 冷卻循環機 可調溫冰水機
筆電連線操控
桌電連線操控

含腳架淨重

27 Kg 70 Kg

200 Kg

350 Kg

600 Kg 700 Kg
附       件

原版雷射驅動軟體 . 全套教育訓練 . 抽風機 . 空氣壓縮機  . 常溫冷卻水箱 .  進出水橡膠管道 . 抽風波紋管道 . 吹氣橡膠管道 . 電源線 . 傳輸線 .  對焦量具 聚焦鏡

可選購裝置 氮氣製造機 . 自動滅火裝置 . 蜂巢網 . 旋轉軸 . SYNRAD 30W.50W.75W.100W.150W.200W金屬雷射管
技術資料 驅動編輯軟體介紹  |  操作問題克服  |  軟體介紹  |  雷射管技術
特殊規格實例

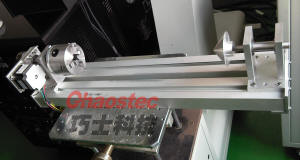

旋轉軸裝置  分度頭  旋轉軸裝置      金斗甕旋轉軸雷雕機

   玻璃行業用   訂製機型.用於量產雙頭CO2-1290     500W雷射金屬切割機 500W雷射金屬切割機

☆☆☆☆☆  以上數據變動 . 以實機為基準  ☆☆☆☆☆

  使用雷射雕刻、切割  如同使用列印機在紙張上列印一樣簡單 !

各種美工編輯軟體如文泰、CorelDraw…等設計的圖形、向量化的圖檔文字及多種CAD檔都可輕鬆的以雕刻機“列印”出來

不同處是列印機將墨粉塗到紙張上,而雷射雕刻是將雷射打進木製品、壓克力、塑膠板、金屬板、石材…等固體材料

  雷射雕刻加工方式

      點陣圖雕刻:點陣雕刻類似高解析的點陣圖列印。掃描的圖形,文字及向量化圖文經由軟體控制雷射光左右擺動,每次雕刻一排一系列的點,

                                    依序由前至後組成整版的圖案或文字。

      向量雕刻:在封閉向量輪廓線內,進行整面铣底,雷射光左右擺動,每次雕刻跑一線,依序由前至後移動構成整版的圖案或文字。

      向量切割:雷射在圖文的向量輪廓線上持續出光,進行劃線或穿透切割。可在軟體上設定偏移數據補正尺寸誤差。

  雕刻機的性能主要由雕刻速度、切割速度、雕刻強度和光斑大小決定

        雕刻速度:是雷射光移動的速度,通常用mm/秒表示,高速度帶來高的生産效率。

        切割速度:對應於控制切割的深度,對於特定的雷射強度,速度越慢,切割或雕刻的深度就越大。不同的材料以雕刻機控制系統調節速度搭配。

        雕刻強度:指侵入材料雷射的強度。經由雕刻機控制系統調節。強度越大,相對速度也越快,侵入材料也越深。

        光斑大小:雷射光斑大小可利用不同焦距的聚焦鏡進行調節。短焦距的透鏡適用於高解析度的雕刻、長焦距的透鏡適用於切割。


精細模型製作        飛機模型       壓克力工藝        壓克力雷射切割

木質工藝雕刻      原木雷射雕刻     道教符令牌  道教用神尺  道教用神尺  七美雙心原木便當盒雷雕染金色



竹製工藝雕刻   竹簡    雙色板雕刻       布雕   牛仔布料雕刻           瓷磚雕刻

刀模   #########

紙箱打板      紙雕卡片藝術         手機吊飾

皮革雕花   雷雕流行風    電子面板 雙色板   噴字模



YAG雷射打標機

YAG雷射打標機

       採用進口高速振鏡掃描系統,具有高速度、高精度的特點。打標過程非接觸,打標效果永久性,操作過程人性化,設備運行穩定性好。專用控制軟體可相容AutoCAD、Coreldraw、Photoshop等多種軟體輸出,能實現文字、符號、圖形、圖像、條碼、二維碼、序列號自動遞增等的自動編排和修改,支持PLT、PCX、DXF、BMP、JPG...等多種檔格式,可直接使用TIF字形檔,滿足工業化大批量線上或離線生產需要。

    應用領域

       YAG雷射打標機廣泛應用於電子元器件、通訊、汽車摩托車零配件、儀器儀錶、航空航太、軍工產品、五金機械、工具量具刃具、潔具、醫藥、食品飲料、化妝品、藥品包裝、醫療器械、太陽能、工藝品等領域。適用於各種金屬和部分非金屬打標。

    選    配

旋轉分度頭  分度頭

Y A G 適用於 .. 各種固體材質上刻 名牌標誌 . 產品條碼 . 產品序號 . 零部件編號 . 產品商標 . 鍵盤按鍵 . IC等電子零件標號 . 高速流水線自動跟蹤打標 ...

型號規格

SYM50ZA / SYM50ZB / SYM50ZC

雷射波長

1.064μm

雷射功率

50W

雷射重複頻率

                               200Hz50kHz

打標速度

7000mm/s

打標範圍

70×70mm  100×100mm

重複精度

0.01mm

打標深度

0.05mm∼0.2mm(視材料而定)

工作電源

380V (220V) / 50Hz / 5kVA

冷卻方式

一體化皕酈j圈水冷
